Правильность взаимного движения поршня и зубьев переднего упаковщика регулируется фланцевым соединением 7 карданной передачи на кривошипный вал переднего упаковщика. От этого вала цепью 3 движение передается на задний упаковщик. Прессовальная камера служит основанием, на котором устанавливаются все механизмы машинки, при этом передний часть камеры опирается на спицу, а средняя — на ось ходовых колес.
В конце камеры смонтирован регулятор плотности. С его помощью можно изменять сечение камеры на выходе тюка и тем самым регулировать плотность спрессованных тюков. Регулятор выполнен в виде планок, стянутых винтами с пружинами и навернутыми на их ручками. Расширению спрессованного сена препятствуют пазообразователи рис, 1, в , расположенные в верхней части камеры с 2-ух сторон.
Они образуют в тюке пазы для укладывания обвязочной проволоки. Поршень 2 совершает в камере возвратно-поступательное движение; при рабочем ходе он проталкивает сено вдоль камеры и прессует. Сбоку к поршню прикреплен ножик 3, который обрезает охвостья каждой порции сена.
В корпусе поршня изготовлены пазы щели для прохода игл вязального аппарата. Направляющими поршень перемещается по салазкам 4 и 5 прессовальной камеры. Поршень соединен пальнем с головкой шатуна и приводится в движение от выходного вала редуктора главной передачи. Вязальный аппарат для вязки проволокой: а — устройство и механизм привода; б — узловязатель; 1 — палец; 2 — мерительное колесо; 3 — рука включения; 4 — кулиса; 5 — кривошип; 6 — собачка; 7 — корпус; 8 — звездочка; 9 — ролик; 10,14 — рычаги; 11 — пружина; 12 — тяга; 13 — игла; 15 — коническая шестерня; 16 — направляющая; 17,18 — концы проволоки; 19 — проволока; 20 — крючок предохранитель; 21 — крючок-узловязатель; 22 — прижим.

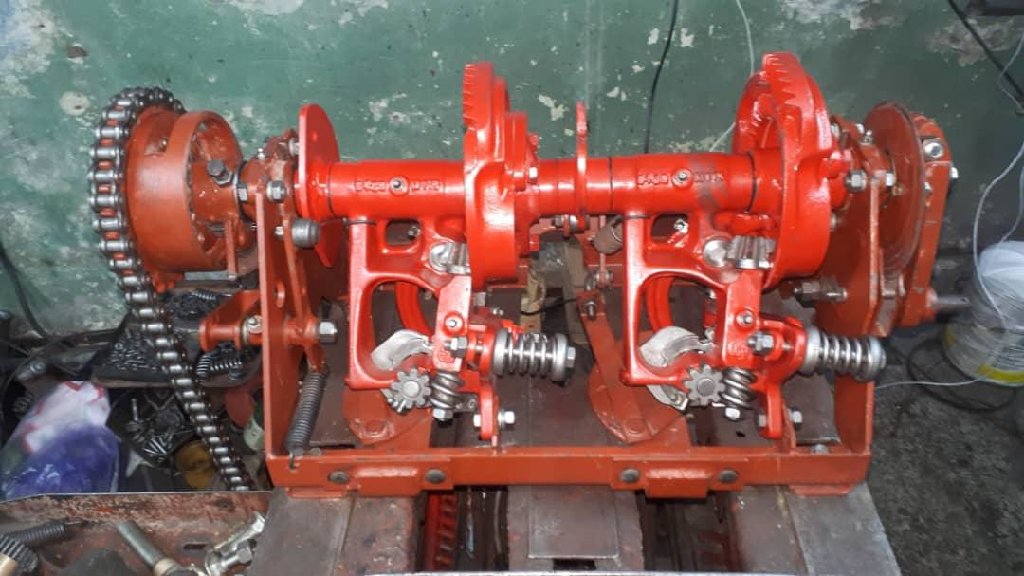

Вязальный аппарат рис. Хотя аппарат для вязки проволокой имеет те же части угловязатели, зажим, иглы и др. Разглядим сначала устройство и работу вязального аппарата для вязки тюков проволокой. Главные части вязального аппарата — две иглы, два узловязателя, механизмы включения и привода.
Весь цикл работы происходит, за один ход поршня и совершается в четыре этапа: включение, подача проволоки, образование узла и выключение. Включение происходит в момент, когда мерительное колесо 2 совершает полный оборот. В процессе образования тюка прессуемое сено перемещается вдоль камеры и поворачивает мерительное колесо, зубцы которого вдавлены в сено. В момент включения палец, крутящийся совместно с мерительным колесом, упирается в конец руки включения 3 так, что иной ее конец высвобождает собачку б.
Под действием пружины собачка проворачивается и включает передачу на механизмы вязального аппарата. Ведущая часть привода вязального аппарата помещена в корпусе 7 и получает движение цепью от звездочки общей передачи на звездочку привода аппарата. На валу кривошипа 5 имеется муфта включения, которая связывает в момент включения входной вал передачи с валом кривошипа.
При повороте собачки выступ-упор на внутренней поверхности ведущей части муфты связывает привод с валом кривошипа, При вращении вала кривошипа ролик 9 на его конце перемещается по прорези кулисы 4, проворачивает рычаг 14 и тягой 12 приводит Иглы 13 в движение. Начинается 2-ой шаг работы аппарата — подача проволоки. Иглы 13 при движении в прессовальной камере входят в пазы поршня, обхватывают проволокой тюк и укладывают ее концы на крючки-узловязатели.
Проволока огибает тюк со стороны поршня, и ее конец укладывается иглой на пальцы-направляющие 16 рядом с иным концом, обхватывающим тюк и уже зажатым в зажиме. Потом поданный иглой конец 18 проволоки перекусывается и зажимается в зажиме, а иной конец 17 освобождается. Таковым образом, на крючке-узловязателе остаются вольные концы 17 и 18 для образования узла. Иглы же идут назад, и в зажиме остается зажатый конец проволоки 18 для еще одного тюка.
Начинается 3-ий шаг цикла — образование узла. Крючки-узловязатели 21 врубаются в работу и закручивают концы 17 и 18 в узел. Сразу с крючками-узловязателями врубаются в работу предохранительный крючок 20 и прижим Предохранительный крючок оттягивает проволоку, чтоб крючок-узловязатель ее не захватил, а прижим натягивает проволоку для получения правильного узла.
В конце рабочего цикла собачка упирается в конец руки включения. За счет инерции передвигающихся частей аппарата собачка поворачивается вокруг собственной оси и выключает передачу на вал кривошипа. Кстати говоря, как раз таки эта модификация получила нарицательное обозначение «Киргизстан» в честь Киргизии — её республики-производителя.
Массовый выпуск агрегата начался в Технические свойства пресс-подборщика Киргизстан сделали его одним из самых нужных устройств на местности СССР и на ближнем зарубежье. В году, через 12 лет опосля начала серийного производства, заводом имени Фрунзе было выпущено наиболее 50 тыщ экземпляров пресс-подборщика Киргизстан. Благодаря высочайшей производительности и надежной конструкции, германские и польские инженеры даже переняли некие из особенностей пресс-подборщика Киргизстан для собственных агрегатов: пресс-подборщик Welger Вельгер пресс-подборщик Simpa Симпа Может быть, конкретно потому поставить германский вязальный аппарат на пресс-подборщик Киргизстан не составит труда.
Дело в том, что он имеет приблизительно такую же конструкцию и размеры. Часто запчасти на пресс-подборщик Киргизстан инсталлируются с польской Симпы, так как они тоже фактически схожи. В целом, вопросец с деталями для ПС-1,6 обстоит достаточно остро: выпуск прекратили в году, а сам завод уже много лет закрыт.
Тем не наименее, пресс-подборщик Киргизстан по-прежнему эксплуатируют во почти всех КФХ, а также его употребляют личные крестьяне. А по сопоставлению с иными русскими поддержанными прессами в данной ценовой категории, технические свойства пресс-подборщика Киргизстан оказываются существенно лучше аналогов.
Очевидно, что поддержанный ПС-1,6 будет ломаться. В особенности, ежели ему уже много лет. В этом нет ничего необычного — полностью неважно какая древняя техника со временем выходит из строя, в особенности в томных критериях эксплуатации. Пресс-подборщик Киргизстан вообщем сконструирован таковым образом, что при лишнем напряжении для сохранения в целости и сохранности труднозаменимых дорогостоящих узлов, могут срезаться последующие детали: Предохранительная муфта Срезная шпилька маховика Болт на пальце вязального аппарата Само собой, ежели эти либо же остальные детали сломались в разгар сезона, работа просто встанет.
К огорчению, новейшие запчасти на пресс-подборщик Киргизстан приобрести уже не получится, так как они не производятся. В данной ситуации крестьяне обязаны находить восстановленные либо сделанные на ремонтном заводе детали в Вебе. Как правило, первым делом все отыскивают запчасти на пресс Киргизстан на авито ру в Рф либо на остальных досках объявлений.
Время от времени их можно приобрести в специализированных автомагазинах, или конкретно у фермеров, которые продают ПС-1,6 полностью либо на запчасти. Естественно, что хорошим вариантом будет поиск надежного дистрибьютора в Вебе. В этом случае можно приобрести вязальный аппарат на пресс-подборщик Киргизстан либо остальные детали с минимальными сроками ожидания, что дозволит не терять средства от простаивания нерабочей технике в поле. Технические свойства пресс-подборщика Киргизстан Технические свойства пресс-подборщика Киргизстан разрешают данному агрегату спрессовывать растительную массу в осторожные брикеты прямоугольной формы.
